RL-601型工業煤氣過程分析系統是專門為焦?fàn)t/發生爐煤氣在線連續檢測氣體成份而精心設計配套的一種電器儀表設備。系統為可編程PLC全自動控制系統，人機界面采用10寸MCGS高顯點陣式觸摸顯示屏并提供工業標準的4～20mA模擬信號，可與工機同步及信號連鎖控制。

其特點是功能完善、安全可靠、維護量小、操作簡便、使用壽命長。系統釆用了國際最先進的渦旋制冷預處理技術進行凈化處理樣氣中的焦油、石蠟、有機物、水汽和萘、硫化氫等、有機溶劑、水汽等物質，為全干法式取樣，組份不丟失，測量數據準確，并確保了分析儀器的長期在線運行。與同類產品相比具有很高的技術優勢和性價比。本系統可根據現場的具體工況參數和技術要求，進行靈活優化的配置，充分滿足用戶的要求，并確保系統的經濟性，追求最佳性能價格比。整套系統采用英國CT公司成熟的磁力機械型抗氧量傳感器或激光氧分析儀(用戶可選)和我公司設計的專用工業煤氣取樣凈化裝置。

系統參數：

測量原理：電化學/激光/磁氧/紅外（根據客戶可選擇）

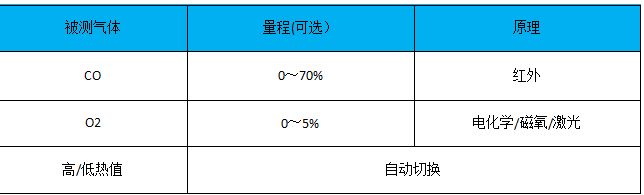

量程：

分 辨 率：0.01%

熱值精度：≤±2%

精    度：≤±2%F.S

線 性 度：≤±1%F.S

重 復 性：≤±1%F.S

穩 定 性：零點漂移：≤±1%F.S/7d

          量程漂移：≤±1%F.S/7d

預熱時間：≤1min

響應時間：T90≤10S

樣氣壓力：0.05MPa≤入口壓力≤0.25MPa

工作環境：運行溫度：－25℃～+55℃

運行濕度：≤90%RH

機柜尺寸：1800mmH*800mmW*600mmD（前門可視）

工作電源：～220V±10%，50Hz

重    量：約 130Kg

使用壽命：>6 年（正常使用條件下）

氣路接口：Φ6 不銹鋼管接口

連接方式：分析儀獨立連接采樣氣路與維修/校準氣路

 系統特點

l 實時監測：系統能夠24小時不間斷地監測煤氣熱值及其相關參數，確保數據的實時性和準確性；

l 準確性高：利用先進的傳感器技術和數據處理技術，能夠準確測量煤氣體中氣體組份的濃度，如CO、CO2、H2、CH4、O2等，并同時計算熱值；

l 系統組成完善：系統由直管式取樣探頭、反吹控制系統、氣體分析單元、伴熱管線、預處理及采樣裝置、安裝機柜及控制系統等組成，確保系統的穩定性和可靠性；

l 樣品處理系統優化：通過優化樣品處理系統的設計，減少維護工作量和系統故障，確保分析儀器的正?？煽窟\(yùn)行；

l 連接與共享：系統可以與中央控制系統進行連接，實現遠程監控和數據共享，提高管理效率。

 應用領域

廣泛應用于焦?fàn)t煤氣以及其他多種工業煤氣的監測和分析，特別是在大型企業和惡劣環境下表現優異。

尺寸圖：
